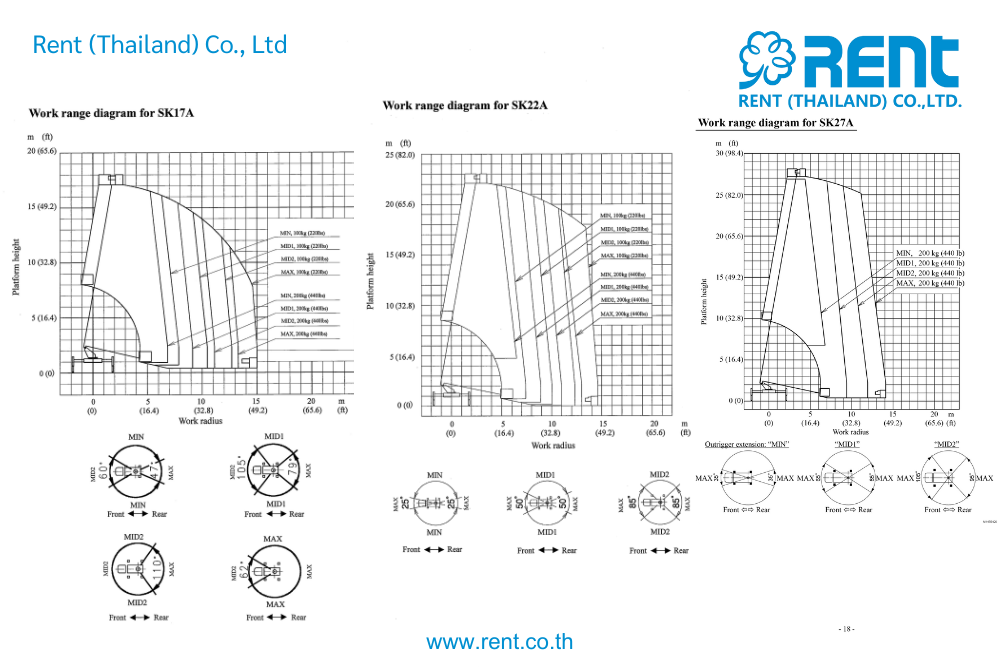

รหัส / Code 781798 781800 781802 ชื่อเครื่องจักร / Commodity Sky Master 17m Sky Master 22m Sky Master 27m ผู้ผลิต / Manufacturer Aichi Corporation Aichi Corporation Aichi Corporation รุ่น / Model SK17A SK22A SK27A น้ำหนักที่รับได้ / Loading capacity 200 kg (2 Persons) 200 kg (2 Persons) 200 kg (2 Persons) ความสูงพื้นกระเช้าสูงสุด / Max.Platform Floor Height 17.1m 22.1m 27m รัศมีการทำงานสูงสุด / Max.Working Radius 15.0m (100kg/Load) 14.6m (100kg / Load) 15.4m (100kg / Load) ขนาดด้านในพื้นกระเช้า (ม.) (ยาว x กว้าง x สูง) / Inner Dimension m (L x W x H) 1.2 x 0.7 x 0.9 1.2 x 0.7 x 0.9 1.2 x 0.7 x 0.9 มุมสวิง / Swing Angle Left 95 ⁰ - Right100 ⁰ Left 95 ⁰ - Right 100 ⁰ Left 95 ⁰ - Right 100 ⁰ ประเภท / Type 3 stages fully telescopic 4 stages fully telescopic 4 stages fully telescopic ความยาว / Length (m) 6.1 ～ 15.3 6.785 ～ 20.585 8.06 ～ 25.67 ระยะและความเร็วของแขนกระเช้าที่ยื่นออกไป / Telescopic Stroke ・Speed 9.2m /45sec・40sec (Extension・Retraction) 13.8m /50sec (Extension・Retraction) 17.61m /60sec (Extension・Retraction) มุมของแขนกระเช้า ・ความเร็วในการยกกระเช้าขึ้น-ลง / Boom Angle ・Elevation Speed -13° ～ 80° / 35sec (Up・Down) -12° ～ 80° / 50sec (Up・Down) -12° ～ 80° / 50sec (Up・Down) มุมที่หมุนได้ / Rotation Angle 360 ⁰ (Rotation) 360 ⁰(Rotation) 360 ⁰ (Rotation) ความเร็วในการหมุน / Rotation Speed 1.2 rpm 1.2 rpm 1.2 rpm ความกว้างของขาค้ำ / Outrigger Width ต่ำสุดถึงสูงสุด (มม.) / MIN ～ MAX (mm) 1,710～3,700 1,710 ～ 3,700 1,990 ～ 4,420 ระยะของขาค้ำ / Outrigger Stroke (mm) 995 995 1,215 ระยะห่างระหว่างล้อรถกับพื้นขณะทำงาน / Jack Stroke (mm) 545 545 645 รุ่นรถบรรทุก / Truck Model Isuzu / NPR75HXXXQ ISUZU / FRR90LZL HINO / FC9JJKA・FC9JJLA ความสูง / Height A 3,600 3,800 3,690 ความยาว / Length B 6,550 7,645 8,580 ความกว้าง / Width C 2,175 2,190 2,185 ด้านข้าง / Side D 3,365 4,360 4,350 ด้านข้าง / Side E 1,650 2,120 2,340 ท้าย / Rear F 1,650 1,660 1,660 ด้านหน้า / Front G 1,680 1,790 1,770 ความจุถังน้ำมัน / Fuel Tank Capacity (L) 100 100 100
